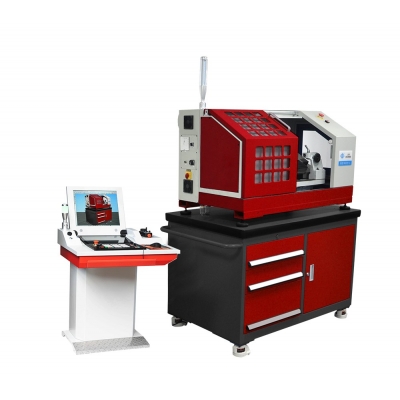

多系統數字化仿真及加工一體機（車削系統）由虛擬機床USW3+物理機床組成，同時具備仿真加工和CNC加工的功能，學員可以先在虛擬機床USW3上編程，并進行仿真切削加工，完成后可以將仿真的結果直接發送到數控機床上進行CNC加工，仿真加工與CNC加工結果完全一致。
一、產品信息
DTT2100（小紅機）是一款車削仿真一體機，是由上海西馬特機械制造有限公司開發的多系統數字化仿真及加工一體機。

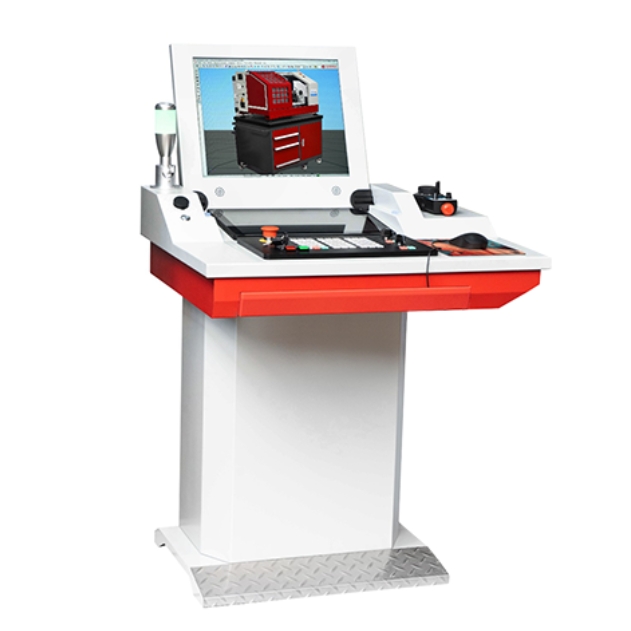

多系統數字化仿真及加工一體機（車削系統）由虛擬機床USW3+物理機床組成，同時具備仿真加工和CNC加工的功能，學員可以先在虛擬機床USW3上編程，并進行仿真切削加工，完成后可以將仿真的結果直接發送到數控機床上進行CNC加工，仿真加工與CNC加工結果完全一致。
物理機床是小型斜導軌數控車床，是針對教育市場特別開發的小型數控機床，具備工業級標準和滿足教學級需求的雙重優勢，在確保加工剛性的同時，減小了設備體積，提高了設備的性?xún)r(jià)比。設備采用符合歐盟CE安全認證的全防護安全罩殼，增加開門斷電功能，確保教學使用過程中的安全。

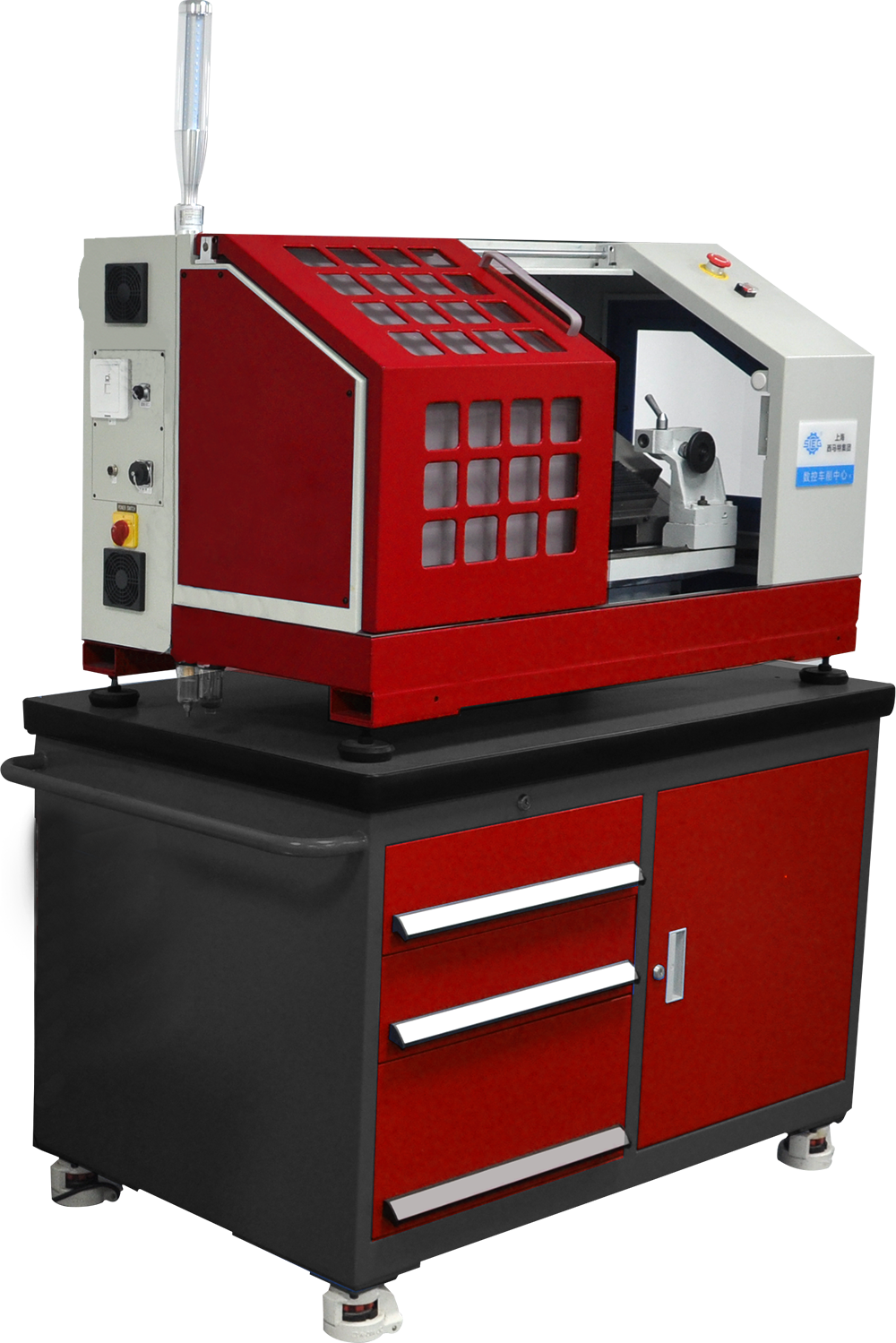

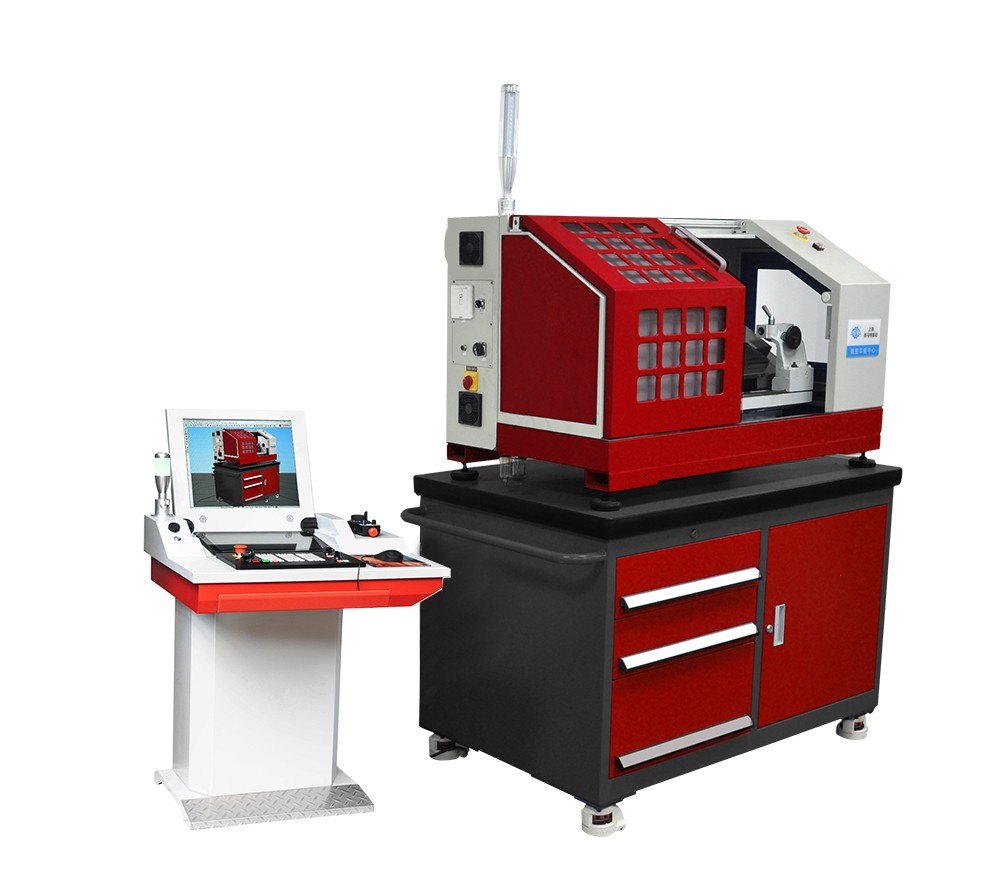

USW3+小型斜導軌數控車床
二、產品特色

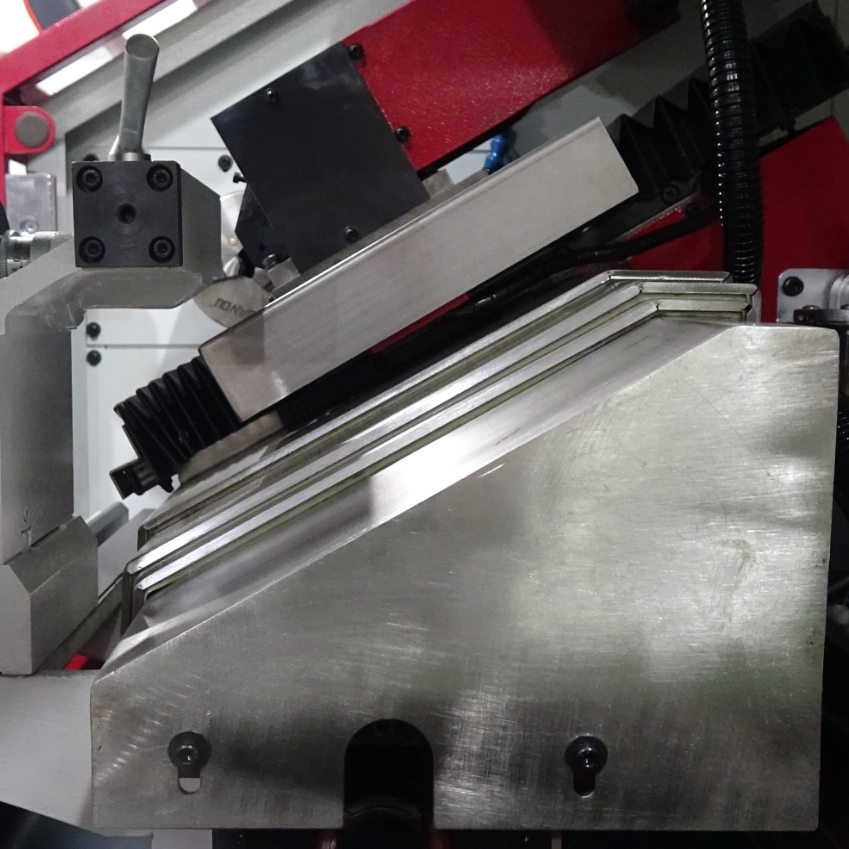

采用30度斜導軌設計 |

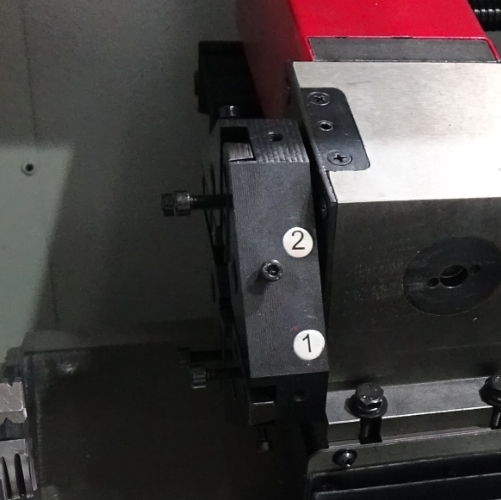

帶8工位塔式刀架 |

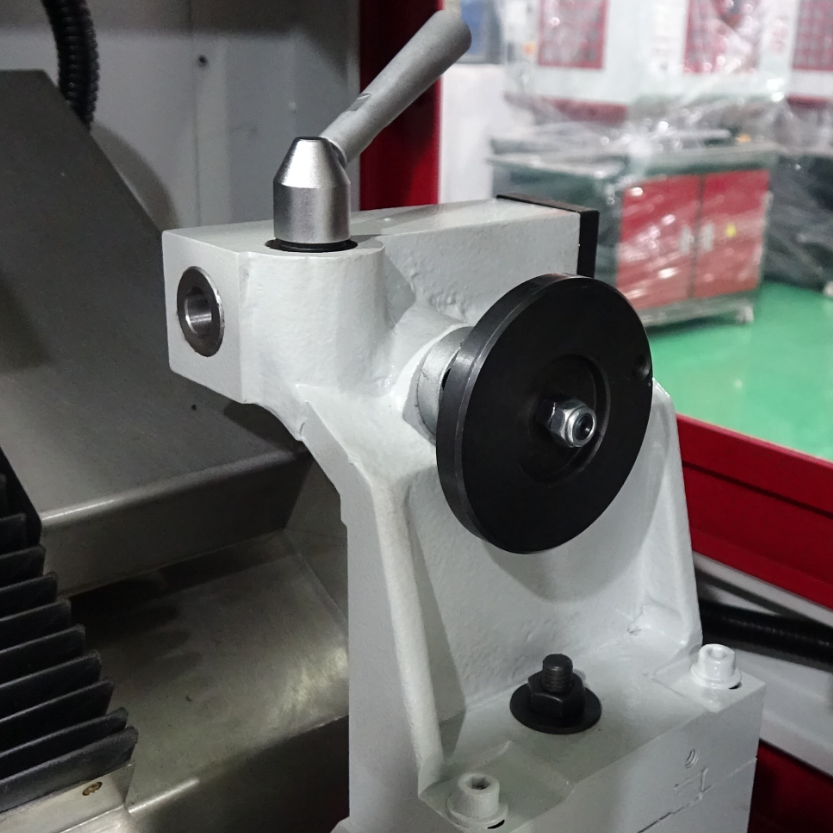

手動尾座 |

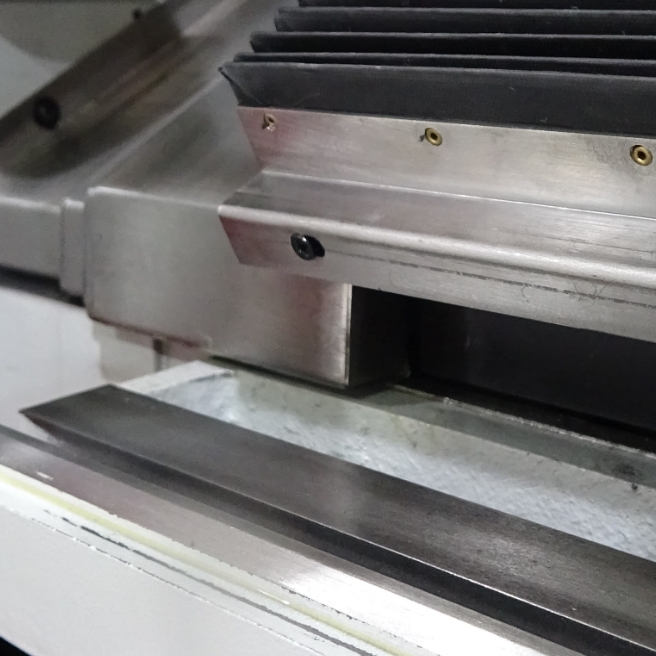

線性導軌 |

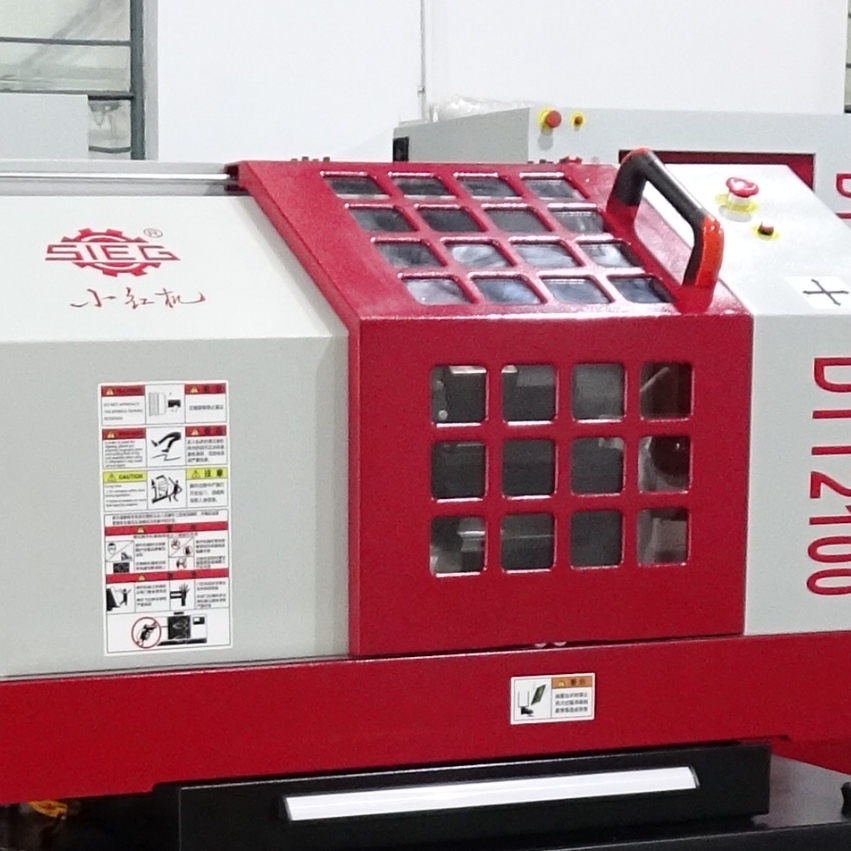

全防護罩殼帶開門斷電 |

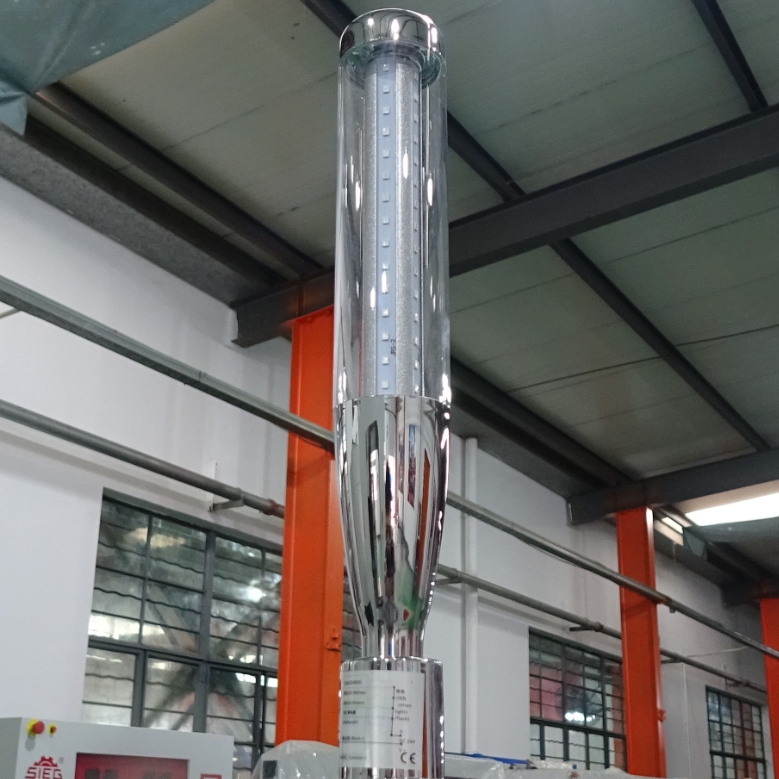

LED金屬三色警報燈 |

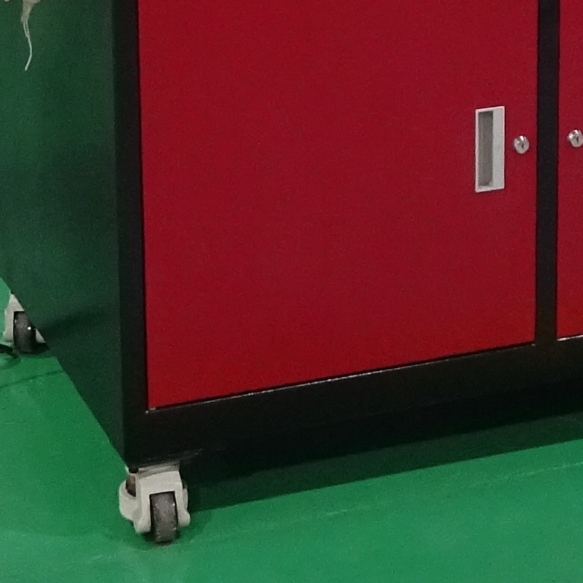

帶福馬輪可移動底座 |

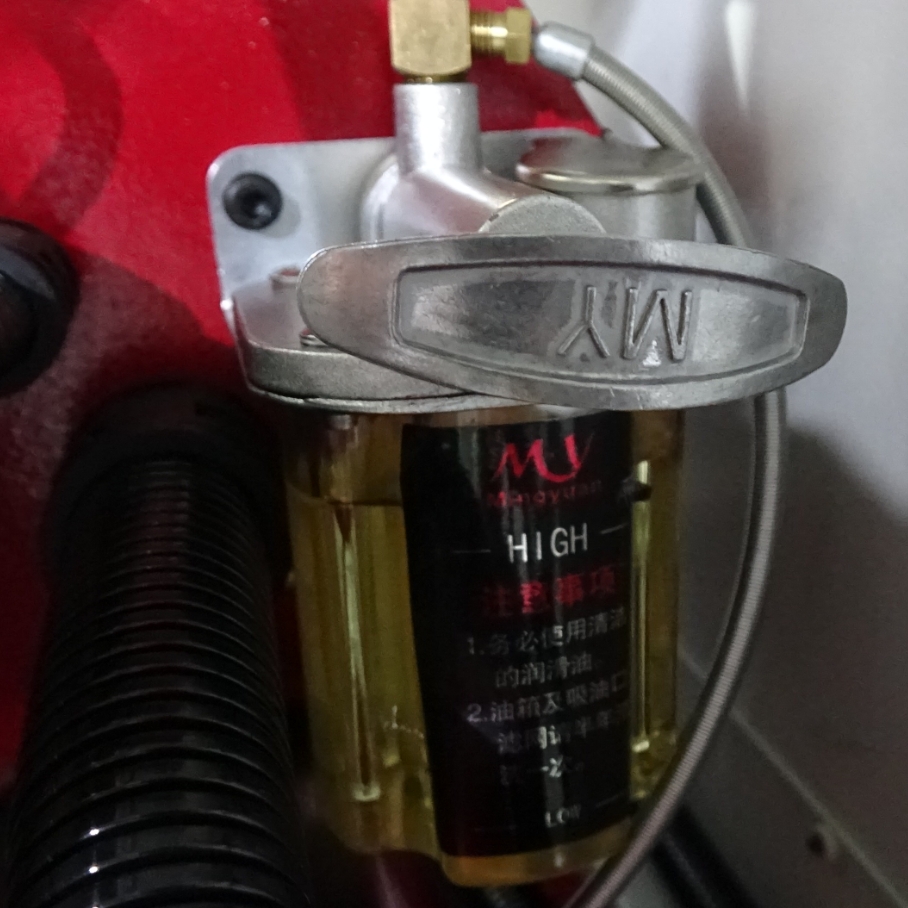

一鍵式手動潤滑系統 |
|
三、大賽支持
小紅機鼎力支持大學生工程實踐創新大賽
注：多系統數字化仿真及加工一體機DTT2100單價為156000元（已包含四個系統中的任意一個系統），如需增加系統，每加一個系統模塊另加10000元，四個系統模塊分別為：FANUC、西門子、華中、廣州數控系統控制面板。
四、隨機附件
| 類型 | 品名 | 型號 | 數量 | 單位 |
| 機床 | 數控車床 | DTT2100 | 1 | 臺 |
| 配件 | 可移動底座 | S/N10530 | 1 | 套 |
| 手脈 | S/N10186 | 1 | 套 | |
| 車刀套件 | S/N10200 | 1 | 套 | |
| 替換刀片套件 | S/N10200-1 | 1 | 套 | |
| 軟件 | 編譯軟件 | 1 | 套 |
加工范圍 | 車床最大回轉直徑 | 200mm |
滑板上面最大回轉直徑 | 90mm | |
兩頂尖的距離 | 280mm | |
主軸 | 卡盤規格 | 100mm |
主軸轉速 | 100-3000r/min | |
主軸通孔 | 20mm | |
主軸規格 | MT3 | |
主軸電機功率 | 1000W | |
進給軸 | X軸行程 | 100mm |
Z軸行程 | 175mm | |
最大移動速度 | 4000mm/min | |
最大進給速度 | 1000mm/min | |
進給電機 | 400W | |
刀架 | 刀位數 | 8 |
刀具尺寸(4把外刀） | 8×8mm | |
刀具尺寸(4把內刀） | φ10mm | |
精度 | 定位精度 | 0.01mm |
重復定位精度 | 0.005mm | |
其他 | 電源 | 230/120V |
機床重量（凈重/毛重） | 240/300kg | |
機床尺寸 | 1390×930×1640mm | |
包裝尺寸 | 1600×1130×1900mm |
