ECO1經濟型五軸加工中心
ECO2是一款經濟型、用于精密加工的五軸五聯動加工中心。它的特點是具有五個自由（X/Y/Z/B/C），可以在一個工作區域內進行全方位的切削和加工操作，擅長空間曲面加工，異型加工，鏤空加工，打孔，斜孔，斜切等。
詳細信息
一、產品信息
ECO1是一款定位于教學的五軸五聯動機床。它的特點是具有五個自由度（X/Y/Z/A/C），可以在一個工作區域內進行全方位的切削和加工操作，擅長空間曲面加工，異型加工，鏤空加工，打孔，斜孔，斜切等。工件一次裝夾就可完成復雜的加工。
可選擇配置24000轉電主軸或者5000轉可換刀機械主軸配置。
ECO1是一款AC轉臺結構的五軸機床，其各軸結構是工作臺不動，立柱是安裝在Y軸上面，立柱和Y軸一起在X軸上移動。盡管AC轉臺是安裝在工作臺上，但這不是一臺3+2五軸機床，而是一臺真正的五軸機床。
西馬特ECO1五軸加工中心搭配USW5虛擬機床，虛擬機床內建模與真實五軸加工中心完全一致的仿真模型，可在虛擬機床上完成五軸的仿真編程、工件裝夾、坐標設定、仿真加工、程序編譯等一系列操作。仿真完成的程序，可直接發送到真實五軸加工中心上進行真實加工。大大提高設備操作的安全性。是五軸加工真正成為學生敢動手，愿上手的教學實踐。可顯著提升教學效果。
ECO1五軸加工中心

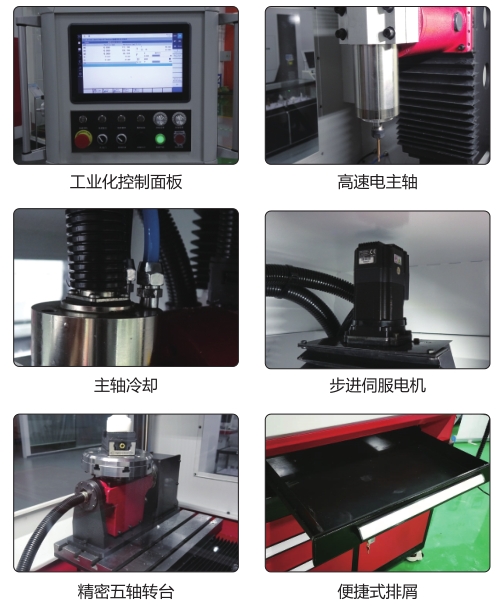

二、結構特點
適用于中小零件高精度和復雜零件加工。
五軸五聯動加工中心，真五軸（非3+2模式）
相同加工行程下機床的外形尺寸小、能耗低
真5軸機床，系統帶RTCP功能。
主軸轉速高， 24000r/min。
復雜零件加工
三、隨機附件
序號 | 品名 | 規格 | 數量 | 備注 |
1 | 使用說明書 | ECO1 | 1 | |
2 | 螺絲刀 | 十字/一字 | 各1 | |
3 | 內六角扳手 | 1.5-10 | 各1 | 9件套 |
4 | 銑刀 | Φ6 | 1 | |
5 | ER11卡簧套 | φ6 | 1 | |
6 | 手脈 | 1 | 已安裝 | |
7 | 氣槍 | 1 | 已安裝 | |
8 | 拆刀單頭扳手 | 13 | 1 | |
9 | 拆刀雙頭扳手 | 14-17 | 1 | |
10 | U盤 | 32GB | 1 | |
11 | 手動平口鉗/過渡板 | DJ-6080H/ECO1008 | 各1 | |
12 | ER11夾頭7件套 | Φ1-φ7 | 各1 | |
13 | 銑刀7件套 | 各1 | ||
14 | 對刀儀 | 1 |
四、價格區別
| ECO1-SIEG5 | 108000 | SIEG5系統，西門子One風格操作界面，帶RTCP，無換刀功能 |
| ECO1 Pro-SIEG5 | 125800 | SIEG5系統，西門子One風格操作界面，帶RTCP可換刀，帶4工位刀庫 |
規格參數
類別 | 項目 | 參數 | 單位 |
工作臺 | 工作臺尺寸 | 160 | mm |
最大載重 | 10 | kg | |
加工范圍 | X軸行程 | 240 | mm |
Y軸行程 | 220 | mm | |
Z軸行程 | 280 | mm | |
A軸擺動角度 | -30°~+110° | ° | |
C軸擺動角度 | 360° | ° | |
快速移動速度 | X/Y/Z軸 | 5 | m/min |
A軸擺動速度 | 20 | rpm | |
C軸擺動速度 | 20 | rpm | |
主軸 | 主軸錐孔 | ER11 | |
主軸轉速 | 24000 | r/min | |
主軸功率 | 0.8 | Kw | |
精度 | X/Y/Z 軸定位精度 | 0.015 | mm |
A/C軸定位精度 | 30 | 角秒 | |
X/Y/Z 軸重復定位精度 | 0.01 | mm | |
A/C軸重復定位精度 | 20 | 角秒 | |
其它 | 機床重量 | 400 | kg |
機床總功率 | 3.5 | KVA | |
機床外形尺寸 | 1600*960*2000 | mm |
